Colonne sèche IPF39

La colonne sèche IPF39 est un composant essentiel des systèmes de protection incendie dans les bâtiments, conçu pour l'usage exclusif des pompiers. Il ne s'agit pas d'un organisateur au sens de « bac de rangement », mais plutôt d'une sortie au sol qui fait partie d'une installation de colonne sèche.

Qu'est-ce qu'un système de colonne sèche ?

Un système de colonne sèche est un tuyau en acier galvanisé, généralement de 80 mm de diamètre, qui traverse verticalement un bâtiment, généralement par la cage d'escalier. Ce système ne contient pas d'eau dans des conditions normales (d'où le nom « sec »), mais est conçu pour que les pompiers puissent connecter leurs tuyaux à une entrée extérieure du bâtiment (l'entrée d'eau de façade ou IPF-41) et pomper l'eau directement aux différents étages par les sorties de sol (comme l'IPF-39).

Cela permet aux pompiers d'accéder rapidement à une source d'eau aux étages supérieurs ou souterrains sans avoir à étendre de longs tuyaux depuis la rue, ce qui accélère considérablement les opérations d'extinction et améliore la sécurité.

La colonne sèche IPF39 spécifiquement

Le terme IPF39 fait référence à la sortie de sol de ce système. Les caractéristiques typiques d'un assemblage de colonne sèche IPF39, tel que vendu sur le marché, incluent :

Fourche siamoise : c'est le cœur de l'IPF39. Il se compose d'une connexion avec une entrée filetée de 2 1/2 pouces et deux sorties de 45 mm, équipées de raccords et de bouchons de type Barcelone (selon la norme UNE 23400). Ce sont les raccords auxquels les pompiers fixent leurs tuyaux.

Armoire ou coffre : Le tuyau de dérivation et les autres composants sont logés à l'intérieur d'une armoire ou d'un coffre, qui peut être :

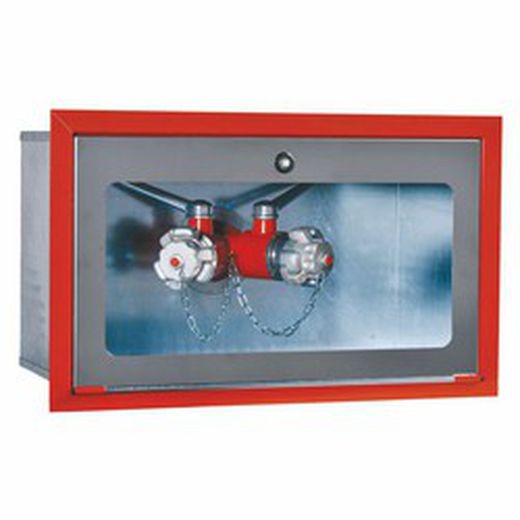

Encastré : Il est intégré au mur.

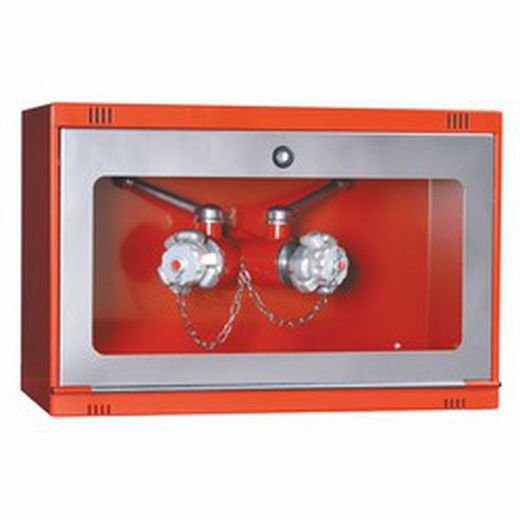

En saillie : Il est installé au mur.

Avec une porte pleine : La porte est métallique et opaque.

Avec une porte vitrée : La porte est dotée d'une vitre (souvent en méthacrylate) pour voir l'intérieur.

Matériaux : Généralement, l'armoire est en tôle d'acier avec une peinture polyester (souvent en rouge RAL 3000 pour le corps et en blanc RAL 9016 pour la porte, ou en acier inoxydable). Les ferrures sont généralement en aluminium embouti ou moulé.

Serrure : La porte de l’armoire est généralement dotée d’une serrure à cylindre carrée, conçue pour être ouverte rapidement avec une clé universelle ou un outil de pompier spécifique.

Dimensions : Elles varient selon le fabricant et le modèle, mais sont généralement d’environ 390 mm de hauteur, 590 mm de largeur et 300 mm de profondeur pour le coffre.

Réglementations et obligations

En Espagne, l’installation et les caractéristiques des colonnes sèches, y compris l’IPF39, sont réglementées par le Code technique du bâtiment (CTE), en particulier le Document de base sur la sécurité incendie (DB SI) et le Règlement sur les installations de protection contre l’incendie (RIPCI).

L’installation de colonnes sèches est obligatoire dans :

Bâtiments résidentiels, administratifs, résidentiels publics, éducatifs, commerciaux et à usage collectif : si la hauteur d’évacuation est supérieure à 24 mètres.

Hôpitaux : si l’évacuation La hauteur est supérieure à 15 mètres.

Garages ou parkings : Avec plus de trois étages sous le niveau du sol ou plus de quatre étages au-dessus du niveau du sol, avec des entrées à tous les étages.

Établissements industriels : Avec un risque intrinsèque moyen ou élevé et une hauteur d’évacuation égale ou supérieure à 15 mètres.

La réglementation établit également que la distance entre les colonnes sèches, suivant les voies d’évacuation, doit être inférieure à 60 mètres et que l’entrée et les sorties aux étages doivent avoir le centre de leur embouchure à 0,90 mètre du sol.

En résumé, la colonne sèche IPF39 est un élément crucial de la sécurité incendie des bâtiments d’une certaine hauteur ou complexité, permettant aux pompiers d’intervenir rapidement et efficacement.
